So Sánh Bơm Bánh Răng Ăn Khớp Trong Và Ngoài, Nên Dùng Loại Nào?

Bơm bánh răng có hai nhóm chính là bơm ăn khớp trong và ngoài, mỗi loại có đặc điểm riêng về cấu tạo, ứng dụng và giá thành. Bài viết dưới đây sẽ đưa ra sự khác biệt giữa hai loại này sẽ giúp người dùng chọn được dòng bơm phù hợp nhất cho từng hệ thống thủy lực cụ thể.

Bơm bánh răng ăn khớp trong và ngoài là gì?

hoạt động bằng cách sử dụng chuyển động quay của các bánh răng để hút dầu từ bể chứa và đẩy đến các cơ cấu chấp hành. Tùy vào cách hai bánh răng ăn khớp với nhau, người ta phân loại thành bơm bánh răng ăn khớp ngoài và bơm bánh răng ăn khớp trong.

Bơm bánh răng ăn khớp ngoài là loại phổ biến nhất. Bơm gồm hai bánh răng có cùng kích thước, ăn khớp với nhau ở phía ngoài. Một bánh được nối với trục dẫn động, bánh còn lại bị động quay theo. Khi bánh răng quay, dầu được hút vào khoang hở giữa răng và vỏ bơm ở phía hút, sau đó được đẩy sang phía xả khi răng khớp lại. Loại bơm này có cấu tạo nhỏ gọn, dễ chế tạo, dễ bảo trì và giá thành thấp, phù hợp với nhiều ứng dụng thông dụng.

Ngược lại, bơm bánh răng ăn khớp trong gồm một bánh răng nhỏ nằm bên trong bánh răng lớn, hai bánh răng ăn khớp ở mặt trong và lệch tâm nhau. Giữa hai bánh có một tấm chia dòng giúp tách biệt khoang hút và khoang xả. Cấu tạo này giúp bơm hoạt động êm hơn, lưu lượng đều hơn và giảm tổn thất áp suất, đặc biệt thích hợp cho các hệ thống cần độ chính xác và ổn định cao.

Bơm bánh răng ăn khớp ngoài và ăn khớp trong

So sánh bơm bánh răng ăn khớp trong và ngoài

Dưới đây là sự khác nhau giữa 2 loại bơm bánh răng và ứng dụng mỗi loại trong từng hệ thống:

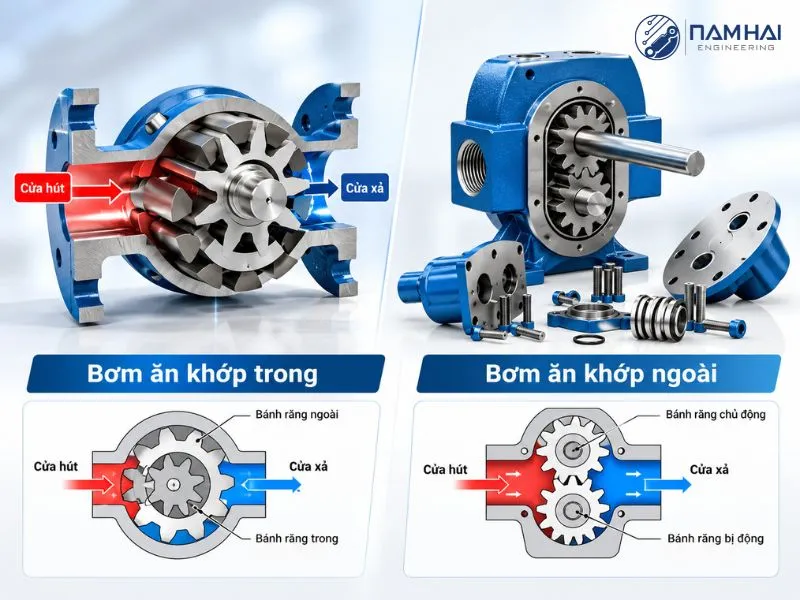

Cấu tạo

Bơm bánh răng ăn khớp ngoài có cấu trúc đơn giản với hai bánh răng cùng kích thước đặt song song trong vỏ bơm. Đường hút và xả nằm đối diện nhau, giúp dầu lưu thông theo hai hướng riêng biệt. Nhờ thiết kế này, loại bơm này dễ sản xuất, chi phí thấp, và phù hợp với những ứng dụng không yêu cầu độ chính xác cao.

Trong khi đó, bơm bánh răng ăn khớp trong có thiết kế phức tạp hơn. Bánh răng chủ động nằm trong bánh răng bị động, hai bánh ăn khớp bên trong và có tấm chia để ngăn dòng dầu. Nhờ đó, dòng chảy của dầu được liên tục và ổn định hơn, giúp bơm hoạt động rất êm, gần như không gây tiếng ồn.

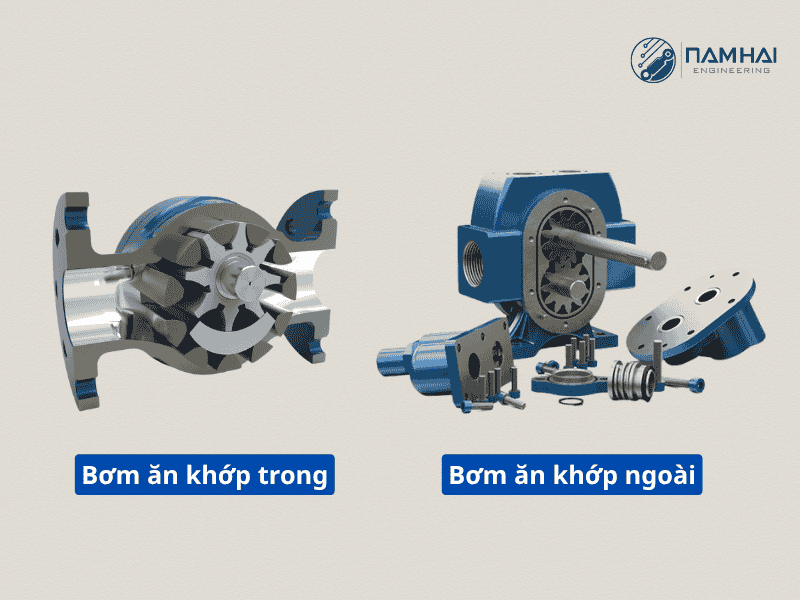

Sự khác nhau về cấu tạo bánh răng của 2 loại bơm

Nguyên lý hoạt động

Cả hai loại bơm đều dựa trên nguyên lý thay đổi thể tích trong khoang giữa các răng bánh răng khi quay. Tuy nhiên, bơm ăn khớp ngoài có xu hướng tạo ra dòng chảy có xung nhẹ do dầu bị nén khi các răng khớp lại. Trong khi đó, nhờ thiết kế lệch tâm và tấm chia dòng, bơm ăn khớp trong lại tạo ra dòng chảy đều hơn, liên tục và hầu như không dao động.

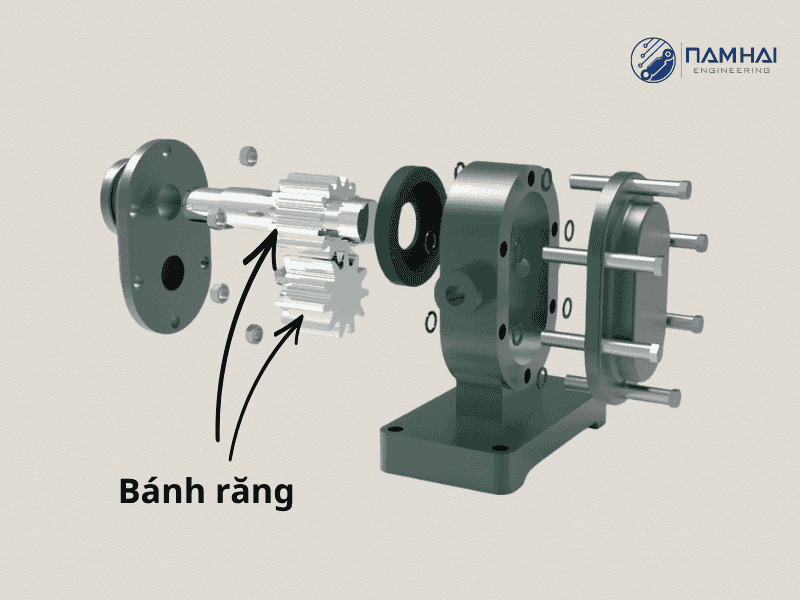

Hình ảnh 2 bánh răng của bơm ăn khớp ngoài

Xem thêm:



Hiệu suất, độ ồn và áp suất làm việc

Bơm ăn khớp ngoài:

• Có thể làm việc ở áp suất cao, từ 150 đến 300 bar, nên thường dùng trong các hệ thống yêu cầu công suất lớn.
• Nhược điểm là độ ồn cao hơn và hiệu suất thể tích thấp hơn do khe hở lớn hơn giữa các bánh răng.

Bơm ăn khớp trong:

• Có hiệu suất thể tích tốt hơn, đặc biệt ở tốc độ thấp, nhờ sự khít kín giữa hai bánh răng và vỏ bơm. Áp suất làm việc thường khoảng 70–250 bar.
• Ưu điểm là khả năng hoạt động êm, độ ồn cực thấp và dòng chảy mượt

Ứng dụng

Bơm bánh răng ăn khớp ngoài thường được sử dụng trong: Máy công trình, máy ép thủy lực, hệ thống nâng hạ, máy nông nghiệp, bộ nguồn thủy lực tiêu chuẩn hoặc những nơi cần áp cao, lưu lượng lớn và giá thành rẻ.

Bơm bánh răng ăn khớp trong lại phù hợp cho hệ thống yêu cầu hoạt động êm, chính xác và ổn định, như: Máy ép nhựa, dây chuyền công nghiệp tự động, robot, thiết bị servo hoặc ngành thực phẩm, hóa chất,  nơi tiếng ồn và độ rung phải được hạn chế tối đa.

Nên dùng bơm bánh răng thương hiệu nào?

Thương hiệu là một trong những yếu tố quan trọng nhất được đặt lên hàng đầu khi chọn mua bơm hay bất kỳ các sản phẩm thủy lực khác. Hãy tham khảo một số thương hiệu bơm bánh răng uy tín, chất lượng cao được các kỹ sư cùng nhiều doanh nghiệp trong và ngoài nước tin dùng.

Rexroth

Nhắc đến bơm bánh răng hay bơm piston, hay bất kỳ một sản phẩm thủy lực nào thì đều không thể bỏ qua cái tên Rexroth. Đây là thương hiệu hàng đầu thế giới trong lĩnh vực thiết bị thủy lực và tự động hóa công nghiệp. Bơm bánh răng của Rexroth được biết đến với độ bền cao, hoạt động êm và ổn định, đặc biệt ở môi trường làm việc khắc nghiệt. Dòng AZPF, AZPG (ăn khớp ngoài) và PGH, PGF (ăn khớp trong) là những model nổi tiếng, được dùng phổ biến trong máy ép, máy công nghiệp và hệ thống servo thủy lực.

Ngoài những dòng bơm sản xuất tại châu Âu, bơm bánh răng của Rexroth cũng có dòng đặc biệt được sản xuất tại Ấn Độ, theo dây chuyền công nghệ từ Châu Âu nhưng có mức giá thành rẻ hơn, có thể cạnh tranh trực tiếp với các dòng bơm từ Trung Quốc hay nhiều thương hiệu khác.

Chính vì vậy, kỹ thuật cũng có thể lựa chọn những dòng bơm này phù hợp với chi phí nhưng vẫn đảm bảo chất lượng và độ bền cao.

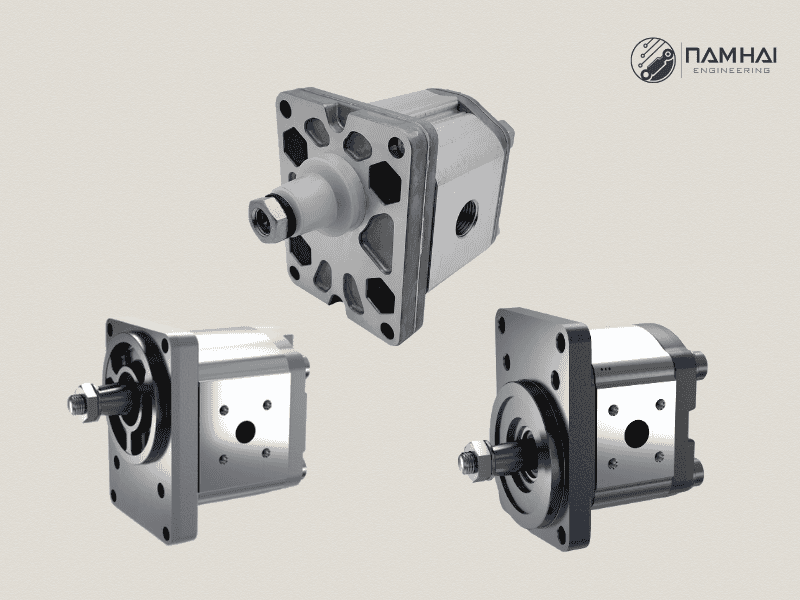

Một số dòng bơm bánh răng phổ biến của Rexroth được ưa chuộng

Danfoss

Danfoss được biết đến với các dòng bơm và motor thủy lực cho máy công trình, máy nông nghiệp, xe cơ giới khá nổi tiếng tại Đan Mạch. Bơm bánh răng Danfoss có hiệu suất cao, chịu tải tốt và hoạt động bền bỉ trong môi trường khắc nghiệt. Ưu điểm là thiết kế nhỏ gọn, dễ lắp đặt, phù hợp với hệ thống di động.

Parker

Parker, một thương hiệu đến từ Mỹ, chuyên sản xuất bơm, van thủy lực cho các ứng dụng công nghiệp nặng. Bơm bánh răng Parker có độ chính xác cao, chịu mài mòn tốt và dễ bảo dưỡng. Với vỏ bằng hợp kim nhôm hoặc gang, dòng bơm này được tin dùng trong máy ép nhựa, máy nâng hạ, dây chuyền sản xuất công nghiệp. Giá thành và mẫu mã của bơm Parker cũng tương đương với bơm Rexroth.

Yuken

Yuken là một thương hiệu chuyên sản xuất các sản phẩm, vật tư thủy lực đến từ Nhật Bản. Bơm bánh răng Yuken có độ ồn thấp, bền và mức giá thành rẻ. Bơm bánh răng Yuken sẽ phù hợp cho máy công cụ, robot công nghiệp, dây chuyền tự động,... nhưng không yêu cầu quá cao về chất lượng.

Mua bơm bánh răng ăn khớp trong và ngoài ở đâu uy tín?

Tại Việt Nam, Công ty Kỹ thuật Nam Hải là đại lý ủy quyền chính thức của , chuyên phân phối các sản phẩm và vật tư thủy lực chính hãng như van, bơm, motor, linh kiện và phụ tùng thay thế, đi kèm dịch vụ bảo trì - bảo dưỡng - sửa chữa theo tiêu chuẩn châu Âu.

Với hơn 20 năm hợp tác trực tiếp cùng Rexroth, Nam Hải không chỉ đảm bảo nguồn hàng đầy đủ, đa dạng mẫu mã và chủng loại, mà còn mang đến mức giá cạnh tranh nhất thị trường, giúp khách hàng hoàn toàn yên tâm về chất lượng và chi phí đầu tư.

Đặc biệt, với dòng bơm bánh răng ăn khớp trong và bơm bánh răng ăn khớp ngoài, Nam Hải hiện luôn có sẵn kho nhiều mã, nhiều size, tất cả đều nhập khẩu chính hãng từ châu Âu, sẵn sàng đáp ứng nhanh mọi nhu cầu thay thế hoặc lắp mới của khách hàng.

Khi mua hàng tại Nam Hải, khách hàng được hỗ trợ tư vấn kỹ thuật trọn đời bởi đội ngũ kỹ sư thủy lực dày dạn kinh nghiệm, giao hàng & lắp đặt tận nơi, tặng kèm gói bảo hành nhanh song song với bảo hành từ hãng. Giải pháp này giúp giảm tối đa rủi ro sự cố và tránh thời gian dừng máy không cần thiết.

Nếu bạn đang phân vân chưa biết chọn dòng bơm nào phù hợp, hãy liên hệ ngay Nam Hải để được tư vấn miễn phí và hỗ trợ kỹ thuật 24/7.
