Lắp Đặt Hệ Thống Đường Ống Thủy Lực Nhà Máy Xi Măng

Công ty Kỹ thuật Nam Hải đã triển khai và hoàn tất dự án lắp đặt hệ thống đường ống thủy lực cho trạm Cooler tại nhà máy xi măng, đảm bảo đúng tiến độ và tuân thủ nghiêm ngặt các yêu cầu kỹ thuật theo thiết kế đã duyệt.

Yêu cầu kỹ thuật lắp đặt hệ thống đường ống thủy lực

Các yêu cầu kỹ thuật về chế tạo và lắp đặt hoàn thiện hệ thống đường ống thủy lực cho trạm Cooler tại nhà máy sản xuất xi măng:

• Thời gian hoàn thành: 7 ngày
• Thi công theo bản vẽ thiết kế đã duyệt

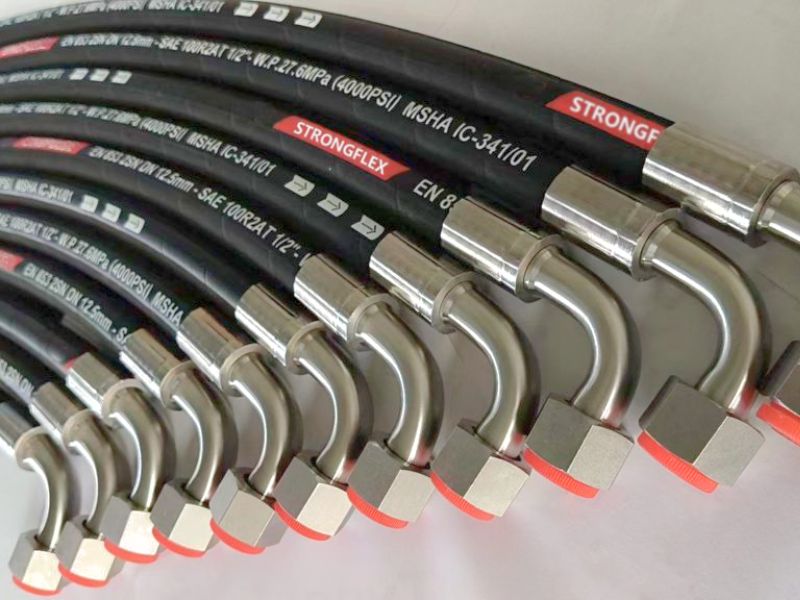

• Ống thủy lực hệ S (heavy size) phù hợp lưu lượng & áp suất
• Giá đỡ cơ khí bằng thép sơn chống rỉ
• Lọc dầu đạt chuẩn NAS 5

Hạng mục thi công chính

Các hạng mục công việc đã thực hiện:

• 14 ống cứng Φ 25×3 dài 8m
• 7 giá đỡ cơ khí
• 06 van cầu lớn, 06 van cầu nhỏ và 06 van thủy lực
• Toàn bộ đầu nối, rắc co lắp đồng bộ

Quy trình thực hiện

• Thiết kế bản vẽ 2D và 3D, tính toán số lượng vật tư
• Chuẩn bị – tập kết vật tư tại công trường
• Lắp đặt hệ đỡ cơ khí đảm bảo cố định – chống rung
• Gia công tạo hình ống phù hợp không gian hẹp
• Kết nối hệ thống đường ống vào giá đỡ và trạm nguồn
• Súc rửa và lọc sạch dầu thủy lực đến NAS 5
• Kết nối đường ống với xy lanh, hiệu chỉnh và hoàn thiện

Hệ thống sau khi hoàn thiện đảm bảo tính chính xác, thẩm mỹ và hiệu suất làm việc ổn định theo yêu cầu kỹ thuật nghiêm ngặt từ nhà máy.

Mời các bạn theo dõi video quá trình lắp đặt hệ thống đường ống thủy lực trạm Cooler nhà máy xi măng:
