Van điều chỉnh lưu lượng

Van điều chỉnh lưu lượng đóng vai trò quan trọng trong việc kiểm soát tốc độ hoạt động của xy lanh và motor. Van giúp điều tiết lượng dầu đi qua, đảm bảo hệ thống vận hành ổn định, chính xác theo yêu cầu. Tùy vào cấu tạo và nguyên lý, mỗi loại van sẽ phù hợp với những ứng dụng và mức tải khác nhau.

Van điều chỉnh lưu lượng là gì?

Van điều chỉnh lưu lượng là một loại van dùng để điều tiết tốc độ dòng chảy của dầu, từ đó giúp kiểm soát tốc độ làm việc của xy lanh hoặc motor thủy lực.

Trong hệ thống thủy lực, lưu lượng dầu càng lớn thì xy lanh hoặc motor quay càng nhanh, và ngược lại, lưu lượng nhỏ thì tốc độ giảm. Vì vậy, van điều chỉnh lưu lượng đóng vai trò giữ ổn định tốc độ làm việc, giúp hệ thống vận hành êm, chính xác và tiết kiệm năng lượng.

Cấu tạo

Van điều chỉnh lưu lượng thường có cấu tạo khá đơn giản, bao gồm:

• Thân van: Gia công chính xác bằng thép hoặc gang, có các cửa dẫn dầu.
• Nón điều tiết: Tạo tiết diện thay đổi cho dòng chảy.
• Lò xo và vít chỉnh: Dùng để điều chỉnh kích thước khe hở, từ đó thay đổi lưu lượng.
• Lỗ tiết lưu: Giúp ổn định lưu lượng ngay cả khi áp suất đầu vào thay đổi.

Một số dòng cao cấp còn có bù áp, giúp duy trì lưu lượng ổn định dù áp suất thay đổi, rất quan trọng trong các hệ thống yêu cầu chính xác.

Đặc điểm nổi bật

• Cho phép điều chỉnh liên tục và mượt tốc độ xy lanh, mô tơ.
• Có thể ổn định lưu lượng ngay cả khi tải thay đổi.
• Cấu tạo gọn, dễ lắp đặt và bảo trì.
• Hoạt động ổn định trong dải áp từ 100–315 bar tùy loại.
• Độ bền cao, phù hợp môi trường làm việc công nghiệp nặng.

Các loại van điều chỉnh lưu lượng

Van điều chỉnh lưu lượng có nhiều dạng khác nhau, tùy theo cách lắp đặt, cấu tạo hoặc phương thức điều khiển.

1. Van tiết lưu

Đây là loại cơ bản nhất, điều chỉnh lưu lượng bằng cách thay đổi tiết diện dòng chảy thông qua vít chỉnh cơ học.

• Ưu điểm: Cấu tạo đơn giản, giá rẻ, dễ sử dụng.
• Nhược điểm: Lưu lượng thay đổi khi áp suất biến động.
• Ứng dụng: Hệ thống đơn giản, máy ép, xy lanh nhỏ, mạch phụ.
  Các mã phổ biến: 2FRM, 2FRH, 2FRG (Rexroth, Yuken, Nachi)

Xem thêm: Gioăng phớt làm kín dành cho các loại van thủy lực

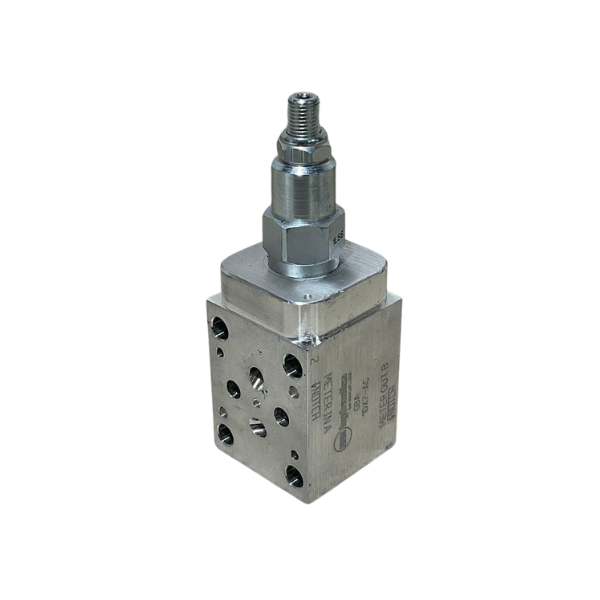

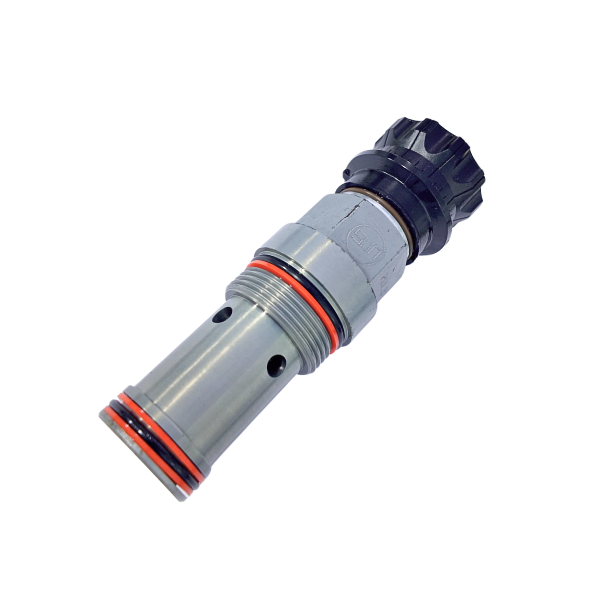

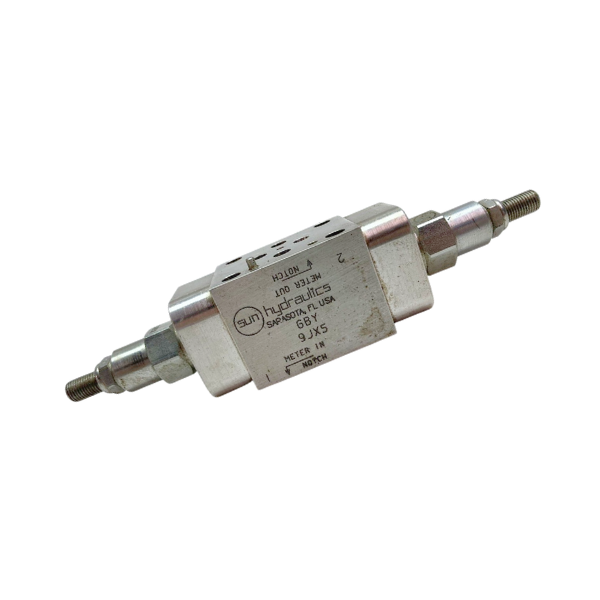

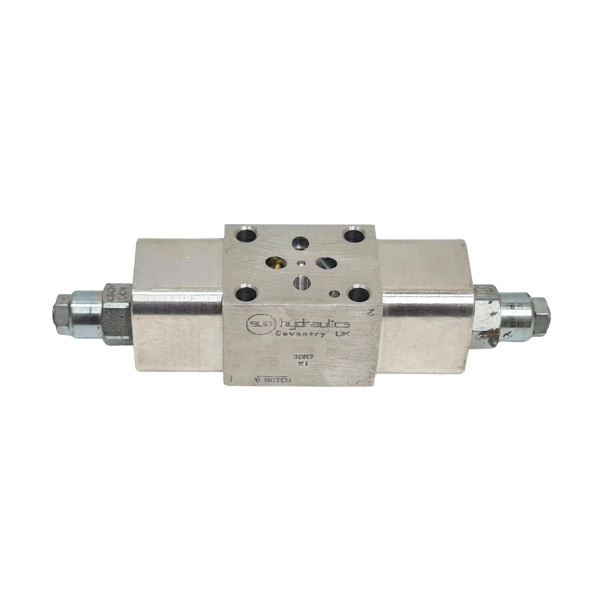

2. Van tiết lưu có bù áp

Loại van này có thêm cơ cấu bù áp tự động, giúp giữ lưu lượng ổn định ngay cả khi áp suất đầu vào hoặc đầu ra thay đổi.

• Ưu điểm: Tốc độ xy lanh luôn ổn định.
• Nhược điểm: Giá cao hơn, cấu tạo phức tạp hơn.
• Ứng dụng: Hệ thống yêu cầu chính xác tốc độ, như máy ép nhựa, máy công nghiệp CNC, robot thủy lực.

3. Van điều chỉnh lưu lượng 1 chiều

Chỉ điều tiết dòng dầu theo một chiều, chiều ngược lại sẽ mở hoàn toàn (thông qua van một chiều bên trong).

• Ưu điểm: Dễ điều chỉnh tốc độ theo một hướng, thuận tiện cho mạch điều khiển xy lanh.
• Ứng dụng: Dùng để điều chỉnh tốc độ ra hoặc về của xy lanh thủy lực.

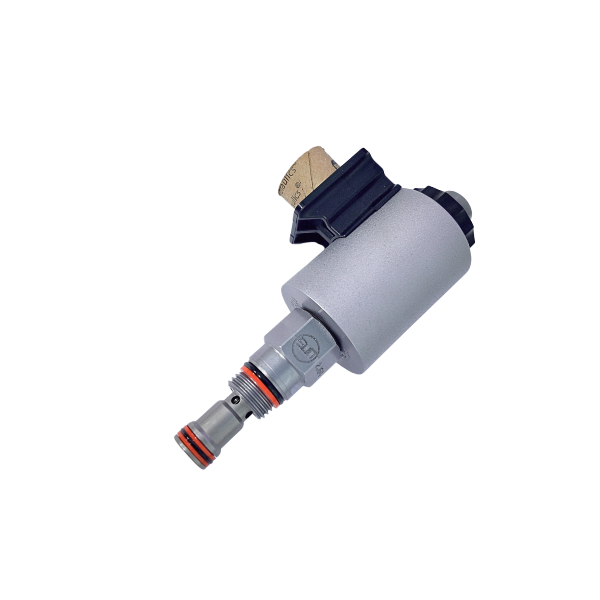

4. Van điều chỉnh lưu lượng điện từ hoặc tỷ lệ

Là loại hiện đại, điều chỉnh lưu lượng bằng tín hiệu điện tỷ lệ, thường điều khiển bởi PLC hoặc bộ điều khiển trung tâm.

• Ưu điểm: Chính xác, phản hồi nhanh, dễ tích hợp vào hệ thống tự động.
• Nhược điểm: Giá cao, yêu cầu nguồn điện ổn định và dầu sạch.
• Ứng dụng: Hệ thống tự động hóa, máy CNC, ép nhựa, thiết bị servo thủy lực.

Ứng dụng của van điều chỉnh lưu lượng

Van điều chỉnh lưu lượng được sử dụng rộng rãi trong các lĩnh vực công nghiệp, cơ khí và máy móc công trình, điển hình như:

• Máy ép, máy dập, máy chấn: Điều chỉnh tốc độ ép, hành trình di chuyển xy lanh.
• Máy ép nhựa: Điều khiển tốc độ đóng – mở khuôn, bơm nhựa ổn định.
• Máy công trình, xe nâng, máy xúc: Giúp di chuyển cần hoặc ben thủy lực nhẹ nhàng, tránh giật.
• Bộ nguồn thủy lực: Ổn định tốc độ dòng dầu đến các thiết bị chấp hành.
• Hệ thống servo, robot thủy lực: Kiểm soát tốc độ chính xác, mượt mà, đồng bộ với tín hiệu điều khiển điện.

Van điều chỉnh lưu lượng không thể thiếu trong các hệ thống truyền động thủy lực, giúp kiểm soát tốc độ và tối ưu hiệu suất làm việc. Việc lựa chọn đúng loại van, đúng thông số kỹ thuật sẽ giúp hệ thống vận hành bền bỉ, tiết kiệm năng lượng và giảm hư hại thiết bị. Nếu bạn cần tư vấn hoặc tìm mua van chính hãng, hãy liên hệ với Công ty Kỹ thuật Nam Hải để được hỗ trợ bởi đội ngũ kỹ sư nhiều năm kinh nghiệm một cách nhanh chóng nhất:
