Van điện tỷ lệ

Trong bất kỳ hệ thống thủy lực của máy móc, trạm dầu hay các dây chuyền công nghiệp, bạn đều có thể dễ dàng bắt gặp van điện tỷ lệ. Loại van này cho phép điều khiển áp suất, lưu lượng hoặc hướng dòng dầu một cách liên tục và chính xác thông qua tín hiệu điện. Nhờ đó, hệ thống vận hành êm ái, phản hồi nhanh và đạt độ chính xác cao hơn nhiều so với các loại van on/off thông thường.

Van tỷ lệ là gì?

Van tỷ lệ là loại van điều khiển thủy lực cho phép điều chỉnh lưu lượng hoặc áp suất một cách tỷ lệ và liên tục theo tín hiệu điện đầu vào.
Khác với van điện từ on/off chỉ có hai trạng thái đóng – mở, van tỷ lệ thay đổi mức mở của cửa dầu dựa vào cường độ dòng điện đầu vào, giúp điều khiển chính xác vận tốc, lực hoặc áp suất trong hệ thống.

Về khả năng điều khiển linh hoạt và độ chính xác, van điện tỷ lệ nằm giữa van on/off và van servo. Vì vậy, loại van này được sử dụng phổ biến khá phổ biến, trong máy ép, máy chấn, máy cắt, dây chuyền tự động hóa, hệ thống thủy lực điều khiển chính xác.

Cấu tạo

Van điện tỷ lệ gồm các bộ phận chính:

• Thân van: Gia công chính xác, chứa các cửa dầu và mạch dẫn dầu.
• Cuộn điện từ tỷ lệ: Sinh ra lực từ tỉ lệ với dòng điện điều khiển.
• Con trượt: Điều chỉnh mức mở cửa dầu.
• Bộ khuếch đại: Chuyển tín hiệu điện điều khiển từ PLC hoặc cảm biến sang dòng điện tương ứng cho cuộn coil.

Nguyên lý hoạt động

Khi tín hiệu điều khiển điện được gửi đến cuộn điện từ, lực từ sinh ra tỷ lệ với tín hiệu đó để kéo con trượt đến vị trí tương ứng, làm thay đổi tiết diện dòng chảy của dầu.

Tín hiệu càng lớn, cửa dầu mở càng rộng, lưu lượng hoặc áp suất qua van càng cao.

Nhờ đó, hệ thống điều khiển chính xác được tốc độ, áp suất và hướng di chuyển của xy lanh hoặc motor thủy lực.

Ưu điểm

• Điều khiển liên tục và mượt mà (không giật như van on/off).
• Độ chính xác cao – có thể kiểm soát chính xác áp suất và lưu lượng.
• Dễ tích hợp với PLC, bộ điều khiển trung tâm, hệ thống tự động hóa.
• Giảm va đập thủy lực, tăng tuổi thọ thiết bị.
• Êm, giảm ồn.

Nhờ các ưu điểm này, van điện tỷ lệ được ứng dụng trong những hệ thống yêu cầu độ chính xác và ổn định cao, nhưng không nhất thiết cần sử dụng đến van servo.

Xem thêm: Bơm Piston Rexroth nhập khẩu chính hãng EU Đủ Dòng Đủ Size

Các loại van tỷ lệ thủy lực

1. Van tỷ lệ áp suất

Van có chức năng điều chỉnh áp suất đầu ra theo tín hiệu điện điều khiển, thường dùng trong mạch ép, kẹp, giữ tải, kiểm soát lực ép.
Ví dụ: van tỷ lệ áp suất DBET, DBDS, DBDR,...

2. Van tỷ lệ lưu lượng

Chức năng là điều chỉnh lưu lượng dầu qua van, từ đó kiểm soát tốc độ xy lanh hoặc mô tơ thủy lực, và thường lắp ở mạch cấp dầu chính, kết hợp với van điều hướng.

3. Van tỷ lệ điều khiển hướng

Loại van này kết hợp cả điều khiển hướng và lưu lượng. Khi có tín hiệu điều khiển, con trượt di chuyển tỷ lệ theo dòng điện, thay đổi hướng và tốc độ dòng dầu.
- Ứng dụng trong máy ép, máy nâng, robot, hệ thống servo thủy lực.

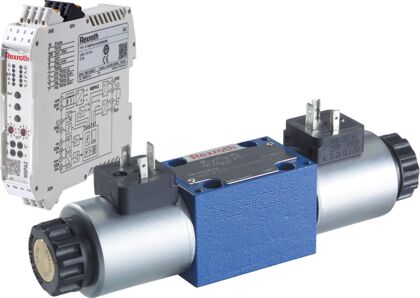

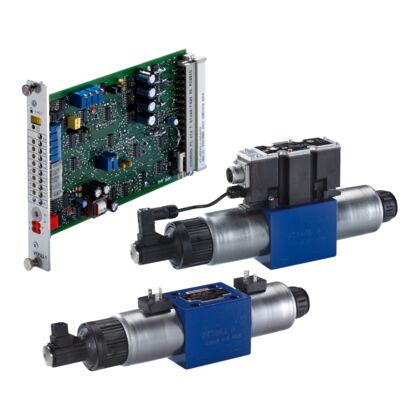

- Các mã van phổ biến: 4WE6E, 4WE10E, 4WRPE, 4WREE,...

4. Van tỷ lệ tích hợp cảm biến phản hồi

Đây là loại cao cấp có cảm biến vị trí trượt hoặc cảm biến áp suất bên trong, giúp điều khiển vòng kín, chính xác gần như van servo.
Dùng cho hệ thống CNC, ép nhựa cao cấp, máy công nghiệp tự động hóa, yêu cầu độ ổn định và chính xác cao.

Ứng dụng của van tỷ lệ thủy lực

Van điện tỷ lệ được ứng dụng rộng rãi trong các hệ thống yêu cầu điều khiển chính xác, ổn định và linh hoạt:

• Máy ép nhựa, máy dập, máy chấn CNC: Điều khiển lực ép, tốc độ ép, và quá trình giữ lực.
• Máy công trình, robot, thiết bị nâng hạ: Kiểm soát chuyển động mềm, tránh rung giật.
• Dây chuyền tự động hóa: Điều khiển vận tốc, lực, hoặc áp theo chương trình.
• Bộ nguồn thủy lực điều khiển điện: Kết hợp PLC hoặc van servo để đạt độ chính xác cao.

Van tỷ lệ giúp nâng cao độ chính xác, giảm rung ồn, tiết kiệm năng lượng và tăng tuổi thọ hệ thống thủy lực.

Nam Hải là đại lý phân phối chính hãng

Nam Hải là đại lý ủy quyền phân phối chính hãng các dòng van thủy lực từ thương hiệu Bosch Rexroth và Sun Hydraulics tại Việt Nam. Kho hàng Nam Hải hiện đang cung cấp hơn 500 van điện tỷ lệ các loại, bao gồm cả van và lõi van, cùng các linh kiện đi kèm. Mua hàng tại Nam Hải, Khách hàng sẽ được đội ngũ kỹ sư nhiều năm kinh nghiệm trong ngành tư vấn chính xác dòng van phù hợp và hỗ trợ cài đặt, lắp đặt tận nơi. Nam Hải cam kết:

• Có đủ dải áp suất từ 50 – 350 bar, lưu lượng đến 1000 lít/phút
• CO–CQ đầy đủ, hàng nhập khẩu chính hãng 100%.
• Tư vấn chọn van đúng kỹ thuật, đúng chức năng.
• Cung cấp bộ khuếch đại, dây điều khiển, đầu nối đầy đủ.
• Hỗ trợ lắp đặt, bảo trì, bảo hành tận nơi.
• Giá cạnh tranh – giao nhanh toàn quốc

Nếu bạn cần tư vấn chọn van, hoặc mua van tỷ lệ nhập khẩu chính hãng, hãy liên hệ Công ty Kỹ thuật Nam Hải – chuyên cung cấp thiết bị thủy lực chính xác, giá tốt cho mọi hệ thống thủy lực công nghiệp:
