Mô tả sản phẩm
Van cân bằng được thiết kế để kiểm soát tải vượt và ngăn hiện tượng tự trượt của cơ cấu chấp hành. Van tích hợp một van một chiều cho phép dòng chảy tự do từ cổng 2 (van phân phối) đến cổng 1 (tải), và một van xả áp tác động trực tiếp điều khiển dòng chảy ngược từ cổng 1 về cổng 2. Áp lực pilot từ cổng 3 giúp hạ áp suất cài đặt theo tỷ số pilot định trước.
Để vận hành ổn định, nên cài đặt áp suất van tối thiểu bằng 1,3 lần áp suất tải tối đa.
- Vặn vít theo chiều kim đồng hồ để giảm áp suất cài đặt và nhả tải.
- Mức cài đặt tối đa theo chiều kim là < 14 bar.
Van có đặc tính tái đóng với áp suất vượt quá 85% áp suất cài khi thiết lập tiêu chuẩn. Cài đặt thấp hơn có thể làm giảm tỷ lệ này.
Một số lưu ý kỹ thuật
- Có hai mức áp mở cho van một chiều, mặc định là 1,7 bar, trừ khi cần hạn chế hiện tượng xâm thực.
- Van có rò rỉ pilot tối đa là 32 cc/phút @ 70 bar giữa cổng 2 và cổng 3.
- Loại phốt EPDM chỉ dùng với dầu gốc phosphate ester; không phù hợp với dầu khoáng, mỡ hoặc chất bôi trơn gốc dầu.
- Có thể lắp trực tiếp vào khoang thân cơ cấu chấp hành để tăng độ cứng và giảm độ trễ.
- Tương thích lắp đặt với tất cả van cartridge 3 cổng cùng loại, van điều khiển tải và van mở bằng pilot cùng kích thước khung.
Van sử dụng kết cấu nổi đặc trưng của Sun, giúp chống kẹt do mô-men siết quá mức hoặc sai lệch trong quá trình gia công khoang.
Thông số kỹ thuật
- Cavity: T-2A
- Series: 2
- Lưu lượng: 120 Lpm
- Áp suất tải tối đa khuyến nghị tại mức cài đặt tối đa: 215 bar
- Áp suất cài đặt tối đa: 280 bar
- Độ rò rỉ tối đa của van tại điểm tái đóng: 0,3 cc/phút
- Số vòng xoay ngược chiều kim đồng hồ từ áp thấp đến áp cao: 3,75 vòng
- Kích thước lục giác van: 28,6 mm
- Kích thước lục giác bên trong vít điều chỉnh: 4 mm
- Kích thước lục giác đai ốc khóa: 15 mm
- Trọng lượng model: 0,29 kg
- Loại gioăng sử dụng: Buna: 990202007
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
Ứng dụng

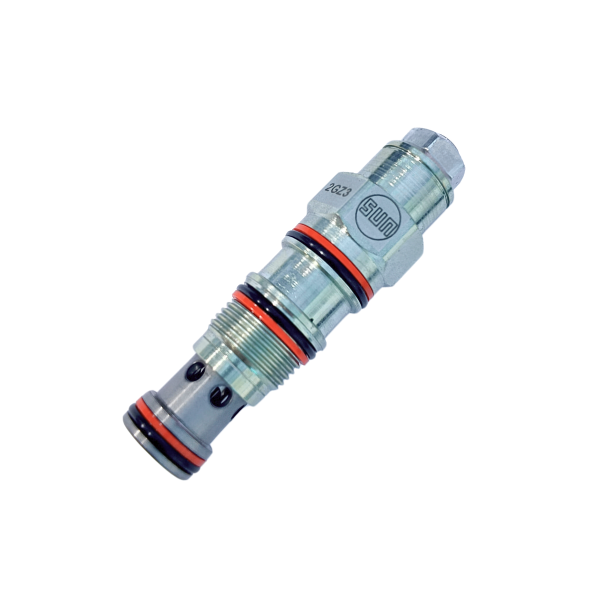

Van CBEALHN còn được gọi là van chống tụt/chống lún, được sử dụng trong các loại tời, thiết bị nâng hạ, xe cẩu, máy xúc,... Một số dòng xe điển hình như: cẩu soosan,...
