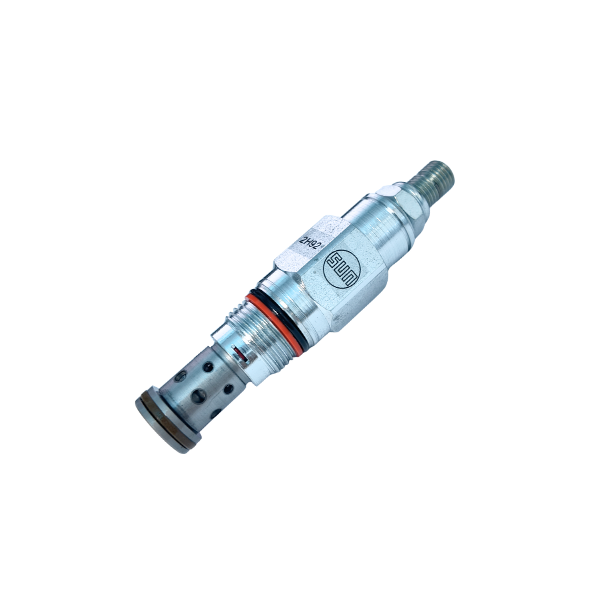

Thông tin sản phẩm RDDALBN
RDDALBN là van áp suất, thường đóng, dùng để giới hạn áp suất, bảo vệ các thiết bị thủy lực khỏi hiện tượng tăng áp đột ngột.
Nguyên lý hoạt động:
- Khi áp suất tại cửa vào (cửa 1) đạt đến giá trị cài đặt, van bắt đầu mở về thùng (cửa 2), tiết lưu lưu lượng để hạn chế sự tăng áp.
- Van có đặc điểm: hoạt động êm, không gây ồn, gần như không rò rỉ, chịu được bẩn, không bị kẹt bùn dầu, và phản ứng rất nhanh.
Đặc tính & thông số:
- Có thể chịu được áp suất tối đa tại cửa 2.
- Van ít bị ảnh hưởng bởi sự thay đổi nhiệt độ dầu và tạp chất trong dầu.
- Khi chọn dải lò xo, nên chọn sao cho áp suất cài đặt mong muốn nằm ở khoảng giữa hoặc cao của dải điều chỉnh để đảm bảo độ lặp lại tốt nhất.
- Có thể dùng trong mạch giữ tải.
- Áp suất ngược tại cửa thùng (cửa 2) sẽ cộng trực tiếp vào áp suất cài đặt theo tỷ lệ 1:1.
- Áp suất thử cho từng dải:
- A range: 2000 psi (138 bar)
- B range: 1000 psi (69 bar)
- C range: 4000 psi (276 bar)
- D range: 800 psi (55 bar)
- E range: 400 psi (28 bar)
- S range: 150 psi (10 bar)
- W range: 3000 psi (207 bar)
- Độ kín khi van đóng lại ≥ 85% áp suất mở van tại áp suất thử.
- Sử dụng kết cấu nổi kiểu Sun để giảm khả năng kẹt chi tiết bên trong do lực siết quá lớn hoặc sai số gia công hốc/cartridge.
Thông số kỹ thuật
- Cavity: T-10A
- Series: 1
- Lưu lượng: 95 Lpm
- Áp suất làm việc: 20 - 105 bar
- Kích thước lục giác của van: 22.2 mm
- Trọng lượng model: 0.17kg
- Loại gioăng sử dụng: Buna: 990010007 ; Vilton: 990010006
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
