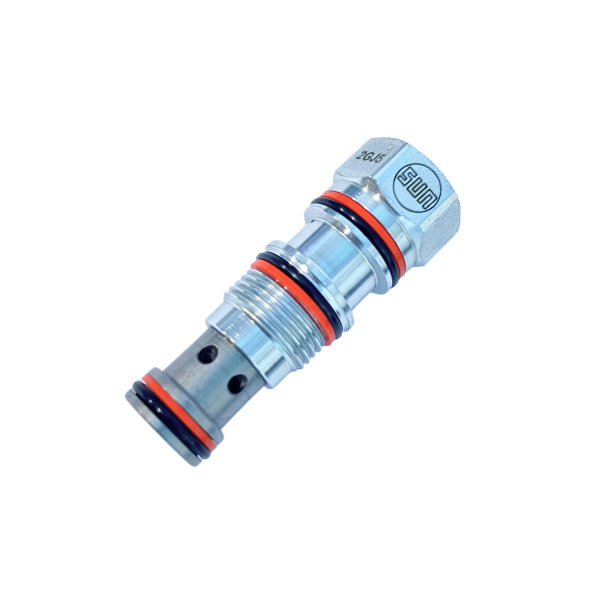

Thông tin sản phẩm CKGBXCN
CKGBXCN là loại van một chiều có điều khiển.
Nguyên lý hoạt động:
- Cho dòng chảy tự do từ cổng 2 → cổng 1 (tải).
- Ngăn dòng chảy ngược lại (từ 1 → 2).
- Khi có áp suất tại cổng pilot (cổng 3), van sẽ mở cho dòng từ 1 → 2.
- Áp suất pilot cần để mở tỉ lệ thuận với áp suất tải tại cổng 1, còn áp suất tại cổng 2 thì đối kháng với áp suất pilot.
Chức năng
- 3 cổng điều khiển có thể thay thế vật lý cho van cân bằng vì cùng chuẩn khoang và đường dầu, nhưng chức năng khác nhau.
- Bảo vệ tải, chống tụt tải, khóa tải ở trạng thái có áp.
- Rò rỉ cực thấp
- Nếu tải bị tụt → có thể do gioăng bị hỏng bởi tạp chất, cần thay van.
Cấu hình & tùy chọn:
- Có thể chọn cổng điều khiển ngoài
- Có loại kèm tay xả tải thủ công (xoay theo chiều kim đồng hồ để nhả tải).
- Chịu ăn mòn tốt
Lưu ý ứng dụng:
- Đây là van khóa tải, không phải van điều khiển chuyển động .
- Nếu cần điều khiển chuyển động tải (ví dụ hạ tải mượt, kiểm soát tốc độ xi lanh/motor), phải dùng van cân bằng.
Thông số kỹ thuật
- Cavity: T-17A
- Series: 3
- Tỉ lệ điều khiển: 3:1
- Lưu lượng: 240 Lpm
- Áp suất làm việc: 2 - 350 bar
- Kích thước lục giác của van: 31.8 mm
- Trọng lượng model: 0.53kg
- Loại gioăng sử dụng: Buna: 990017007
- Nhập khẩu và phân phối: Công ty Cổ phần kỹ thuật Nam Hải
